Ситуационный центр Ространснадзор, Южный Федеральный округ

Задачи

Указом Президента Российской Федерации от 31 марта 2010 г. № 403 предусмотрено создание комплексной системы обеспечения безопасности населения на транспорте. Во исполнение требований данного Указа Президента Российской Федерации распоряжением Правительства Российской Федерации от 30 июля 2010 г. № 1285-р утверждена «Комплексная программа обеспечения безопасности населения на транспорте». Данная программа предусматривает выполнение комплекса мероприятий, определяющих порядок предупреждения чрезвычайных ситуаций и террористических актов на транспорте, а также обеспечения защиты населения.

В этой связи в Федеральной службе по надзору в сфере транспорта в 2011 году модернизируется Главный и создаются территориальные автоматизированные центры контроля и надзора на транспорте по Центральному и Южному федеральным округам (АЦКН), предназначенные для выполнения сбора, хранения, обработки и анализа информации о:

• состоянии сил и средств обеспечения транспортной безопасности;
• соблюдении установленных требований и правил эксплуатации объектов транспортной инфраструктуры;
• реализации мероприятий по контролю и надзору за аварийным, поисково-спасательным и противопожарным обеспечением транспортного комплекса;
• выявленных инцидентах и степени их воздействия на уровень безопасности населения, установленных причинах возникновения негативных событий и способах их своевременного разрешения;
• выполняемых мероприятиях по противодействию актам незаконного вмешательства;
• готовности к ликвидации последствий чрезвычайных ситуаций на транспорте.

В 2011 году реализуется пилотный проект по созданию и вводу в опытную эксплуатацию двух ТАЦКН и модернизируется ГАЦКН

I. Автоматизированный центр контроля и надзора на транспорте  (АЦКНТ)  в Центральном Федеральном округе.

Место: 140002, г. Люберцы Московской области, Октябрьский пр., д. 15.

II. Автоматизированный центр контроля и надзора на транспорте  (АЦКНТ)  в Южном Федеральном округе.

Место: 344002, г. Ростов-на-Дону, ул. Большая Садовая, д. 40, комнаты 4-5-6, 7-8, 9-10, 11-12 литера Б.

Описание проекта

Каждый автоматизированный центр состоит из нескольких аналогичных составляющих:

1. Ситуационный зал

2. Зал аналитиков

3. Зал оперативных дежурных

4. Аппаратная

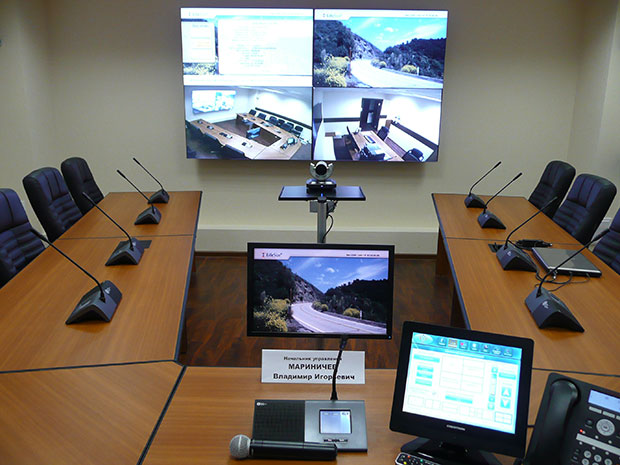

1. Ситуационные залы

Ситуационный зал АЦКНТ в Центральном Федеральном округе (ЦФО)  рассчитан на 9 рабочих мест.

Ситуационный зал АЦКНТ   в   Южном Федеральном округе (ЮФО) рассчитан на 11 рабочих мест.

Ситуационные залы АЦКНТ оснащены следующим оборудованием:

• Системой отображения информации (СОИ КП) высокой информационной емкости, выполненной на базе тонкошовных ЖК-панелей «Flame» с диагональю 55”, в конфигурации 2х2. Для отображения информации у первого лица предусмотрен  ЖК дисплей «Dell» с диагональю 30”.
• Конгресс-системой «DIS - 6990» с  микрофонными пультами для делегатов и председателя конференции;
• Громкоговорителями подсистемы озвучивания «Extron - SI 26CT»;
• точками подключения источников аудиовидеоинформации на столе заседаний «Extron - Cable Cubby 600», (2 шт.)
• Системой видеоконференцсвязи «LifeSize», рассчитанной на одновременную работу  до 8 абонентов;
• IP телефоном «Avaya - 1608»;
• 2 ноутбуками «HP - 630 P7570»;
• Для обеспечения безопасности и передачи изображения из Ситуационных залов в залы   аналитиков и зал оперативных дежурных установлена камера технологического телевидения «Smartec - STC-2430»;

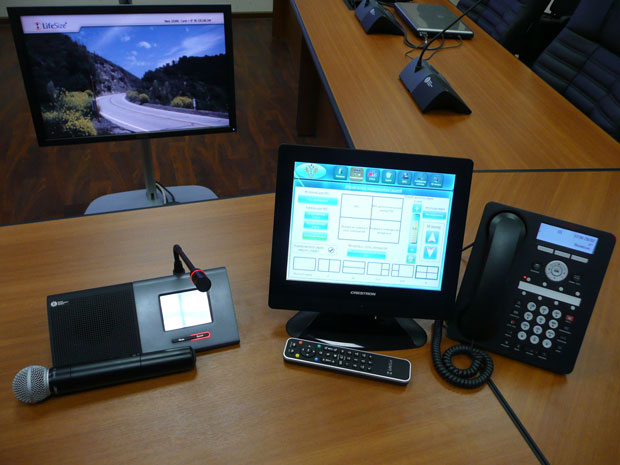

• Управление всеми подсистемами, установленными в зале: громкостью системы озвучивания, выводом информации на видеостену, конференц-системой, видеоконференцсвязью, камерами и т. п. - осуществляется с помощью системы интегрированного управления «Crestron - TPMC-V12» и программным комплексом «ПО Polywall», разработанным специалистами Polymedia;
• Для подключения любого типа телекоммуникационного оборудования в залах установлены унифицированные розетки СКС и розетки сети электропитания.

2. Залы аналитиков

Залы аналитиков  АЦКНТ  ЦФО и ЮФО рассчитаны на размещение  5 аналитиков каждый.

АРМ аналитика оборудован рабочей станцией «HP - Z210», монитором «ViewSonic - VX2239», IP-телефоном «Avaya - 1608», микрофонным пультом «Shure - MX412D/S».

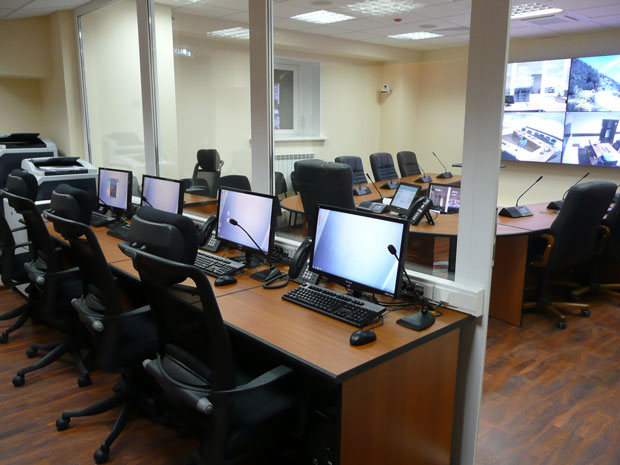

В зале установлена подсистема озвучивания «Extron - SI 26CT» на базе 2 динамиков. Для обеспечения безопасности в зале аналитиков АКНЦТ ЮФО установлена камера технологического телевидения «Smartec - STC-2430». В зале аналитиков АКНЦТ ЦФО в такой камере необходимости нет, так как зал аналитиков и ситуационный зал в ЦФО разделены стеклянной перегородкой, что позволяет аналитикам наблюдать за контентом на видеостене. В зале аналитиков ЮФО установлена система отображения информации, на базе 3 ЖК панелей Samsung, диагональю 55”. Также  зал оснащен многофункциональным устройством цветной печати формата А3 «HP - LaserJet CM6030».

Все управление локальными параметрами систем АЦКНТ (управление громкостью системы озвучивания, управление выводом информации на видеостену, управление конференцсистемой, видеоконференцсвязью, камерами и т. п.) осуществляется с помощью интегрированной системы управления «Crestron».

Для подключения любого типа телекоммуникационного оборудования в залах установлены унифицированные розетки СКС и розетки сети электропитания.

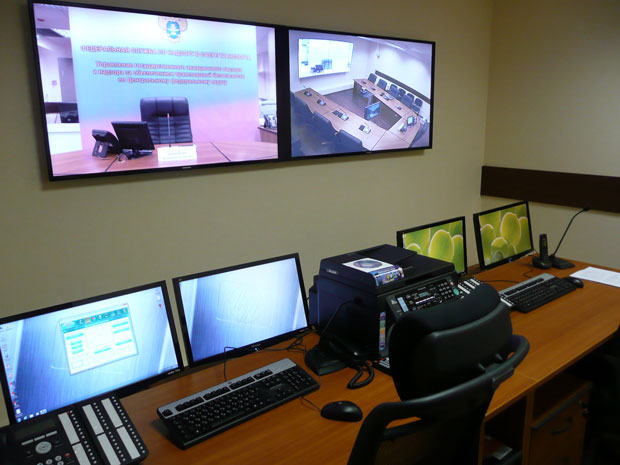

3. Залы оперативных дежурных

Каждый зал оперативных дежурных рассчитан на размещение 2 дежурных. АРМ оперативного дежурного оборудован рабочей станцией «HP - Z210», двумя мониторами  «ViewSonic - VX2239», IP-телефоном «Avaya - 1616», микрофонным пультом «Shure - MX412D/S».

В каждом зале установлена система отображения видеоинформации на баз 2-х ЖК панелей «Samsung - ME55A» с диагональю 55".

Как и в залах аналитиков, в залах оперативных дежурных установлена подсистема озвучивания «Extron - SI 26CT» на базе 2 динамиков, для обеспечения безопасности в зале  установлена камера технологического телевидения «Smartec - STC-2430».

Залы оперативных дежурных также оснащены:

• многофункциональным устройством цветной печати формата А3 «HP - LaserJet CM6030»;
• многофункциональным устройством печати формата А4 «HP - LaserJet M3027»;
• многофункциональным устройством (телефон, факс с возможностью приема поступающих сообщений на компьютер, копир, сканер) формата А4 «HP - LaserJet Pro M1214»;

Все управление локальными параметрами систем АЦКНТ (управление громкостью системы озвучивания, управление выводом информации на видеостену, управление конференцсистемой, видеоконференцсвязью, камерами и т. п.) осуществляется с помощью интегрированной системы управления «Crestron».

В залах оперативных дежурных установлены унифицированные розетки СКС для подключения любого типа телекоммуникационного оборудования и розетки сети электропитания.

4. Аппаратная.

В помещениях аппаратной в рэковых шкафах Estap установлено   используемое в комплексах оборудование: оборудование сегмента локальной вычислительной сети, центральное оборудование системы сигнальной коммутации и озвучивания, контроллер управления видеостеной, цифровой матричный микшер аудиосистемы и усилитель звука, центральное оборудование системы видеоконференцсвязи «LifeSize - Room 220», центральный блок системы управления «Crestron - Pro2», приемопередающее оборудование системы технологического телевидения «Extron», «Opticis», серверное оборудование системы IP-телефонии «Avaya - IP500», сервер системы программного комплекса «ПО Polywall», центральное оборудование конференцсистемы «DIS - CU6011».

Для обеспечения бесперебойной работы всего комплекса в случае     аварийного отключения электропитания в помещениях аппаратных установлены источники бесперебойного питания «General Electric - LP 40-33».

На территории АЦКНТ ЦФО на специально выделенной площадке размещается дизель-генераторная установка «Gesan - DPВS 65 E».

Все помещения оборудованы системами вентиляции и кондиционирования в соответствии с действующими требованиями, нормами и правилами для соответствующих категорий помещений.

Все помещения имеют систему контроля и управления доступом.

Особенности проекта:

К основным особенностям реализации настоящего проекта можно отнести наличие в ТЗ большого количества не профильного для компании оборудования – IP-телефония, камеры технического телевидения, большое количество сетевых устройств вывода печати и копировальной техники. Однако высокая квалификация инженеров компании позволила установить данное оборудование, включить его в единый комплекс и запрограммировать управление им с помощью системы интегрированного управления «Crestron» и ПК «ПО Polywall».
